Не работает электрика полуприцепа: проверяем разъёмы и перекидку
Пропал стоп-сигнал, задний ход или габариты, моргают маркеры либо не включается TEBS? Новый разъём может понадобиться, но сначала стоит отделить неисправность разъёма от обрыва кабеля, плохой массы и повреждения проводки полуприцепа.
С чего начать: неисправность по симптомам
Один и тот же внешний признак может появиться из-за разных причин. Поэтому задача первого этапа не угадать неисправную деталь, а определить, какая цепь отказала и на каком участке пропадает питание или масса.
| Что происходит | Что проверить в первую очередь |
|---|---|
| Не работают все фонари | Общую массу, подключение 15-pin, перекидку и входную проводку полуприцепа. |
| Нет стоп-сигнала, заднего хода, поворота или одной стороны габаритов | Контакт соответствующей цепи, провод до распределительной коробки и сам световой прибор. |
| Фонари моргают при движении или шевелении кабеля | Надлом жилы у штекера, ослабленные контакты, влагу и окисление внутри разъёма. |
| Регулярно перегорают маркерные фонари | Состояние массы, следы воды, замыкание в жгуте, фактическое напряжение и ток цепи. |
| Нет питания на модуляторе TEBS | Соединение ISO 7638, питание и массу, спиральный кабель TEBS и кабель от розетки к модулятору. |

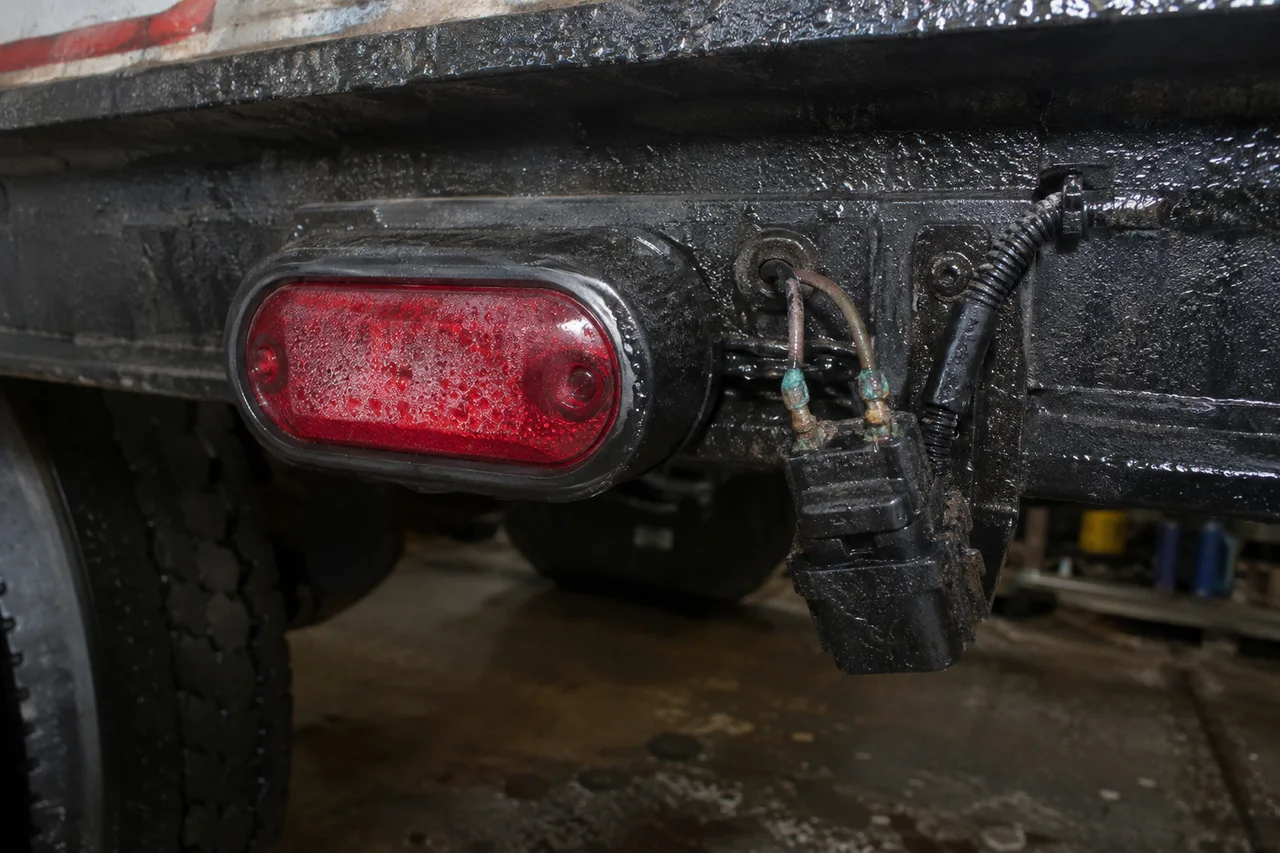

Как выглядят типичные повреждения
Изображения в этом блоке — наглядные иллюстрации типовых неисправностей, а не фотографии одного конкретного ремонта.
15 pin и 7 pin: это разные задачи
ISO 12098, 15 контактов
Основное 24-вольтовое соединение для наружного освещения и вспомогательных цепей тягача и полуприцепа. Через него проверяют повороты, стоп-сигналы, габариты, задний ход, противотуманный фонарь и подключённые дополнительные функции.
Открыть распиновку 15 pin →ISO 7638, 7 контактов
Отдельное соединение для тормозных систем и ходовой части при номинальном напряжении 24 В. На современных полуприцепах оно связано с питанием и обменом данными ABS/EBS/TEBS.
Открыть распиновку 7 pin →Оба разъёма могут выглядеть как обычные соединители, но взаимозаменять их назначение нельзя. Старые 7-контактные соединения освещения 24N/24S также не следует путать с семиконтактным разъёмом ISO 7638 для тормозной системы.
Назначение стандартов: ISO 12098:2020 и ISO 7638-1:2018.
Почему часто виновата перекидка
Перекидкой обычно называют спиральный кабель между тягачом и полуприцепом. Он постоянно растягивается, изгибается, загрязняется и работает на морозе и во влаге. Жила может надломиться внутри целой изоляции, а контакт — окислиться или ослабнуть внутри корпуса штекера.
Характерный признак — цепь то появляется, то пропадает при повороте штекера или движении кабеля. Но простая «прозвонка» не всегда показывает проблему: оставшиеся жилы могут проводить слабый измерительный ток мультиметра и терять напряжение при включении реальной нагрузки.
Проверяйте под нагрузкой. Сравните работу цепи до и после перекидки, наблюдая не только наличие напряжения, но и ток нагрузки. Так проще отличить плохой контакт от исправного фонаря.
Пошаговое разделение неисправности тягача, кабеля и прицепа — в материале «Как проверить перекидку перед заменой».
Порядок проверки разъёма и проводки
- Зафиксировать симптом. Какая функция отказала постоянно, а какая появляется при движении кабеля.
- Осмотреть оба конца соединения. Искать влагу, зелёный налёт, потемнение от нагрева, разжатые контакты, повреждение фиксатора и натяжение кабеля.
- Проверить массу. Плохая общая масса способна одновременно искажать работу нескольких фонарей и создавать необычные сочетания включённых цепей.
- Подать питание на нужную цепь. Проверять один канал за другим и наблюдать ток, а не только свечение лампы.
- Разделить участки. Последовательно исключить перекидку, входной разъём, распределительные соединения, жгут и световой прибор.
- Выполнить выходной контроль. После ремонта снова проверить все функции, даже если первоначально заявлялась только одна неисправность.
Частые ошибки при поиске неисправности
Менять фонарь, не проверив массу
Плохая масса может влиять сразу на несколько функций, заставлять фонари светиться вполнакала или включаться в неожиданных сочетаниях. Замена одного потребителя такую причину не устраняет.
Доверять только прозвонке без нагрузки
Частично разрушенная жила или окислённый контакт способны проводить измерительный ток мультиметра, но давать сильное падение напряжения после включения фонаря.
Искать связь с TEBS до проверки питания
Диагностическая программа не свяжется с обесточенным модулятором. Сначала нужно подтвердить питание, массу и исправность соединения ISO 7638.
Считать новый разъём решением всей проблемы
Коррозия и перегрев могут повредить провод под изоляцией или соединения дальше по жгуту. После замены разъёма цепь необходимо снова проверить под нагрузкой.
Пример: габарит появляется при движении перекидки
Разбор неисправности От симптома до повторной проверки
Симптом. Левая сторона габаритов не работает постоянно, но иногда включается при повороте штекера или натяжении спирального кабеля.
Первичная проверка. Контакты разъёма очищены, мультиметр показывает напряжение без нагрузки. После включения фонарей напряжение на линии резко падает.
Локализация. При движении перекидки ток кратковременно появляется. После вскрытия обнаруживается надлом жилы возле ввода кабеля в штекер.
Результат. Перекидка ремонтируется или заменяется, затем повторно проверяются обе стороны габаритов и остальные световые цепи.
Это собирательный учебный пример. Перед публикацией его можно заменить вашим реальным случаем и фотографиями.
Почему проверка без помощника затягивается
При обычной проверке один человек остаётся в кабине тягача и включает повороты, габариты или задний ход, нажимает педаль тормоза. Второй в это время находится у фонарей или ремонтируемого участка проводки. Если помощника нет, мастеру приходится постоянно переходить от органов управления к месту неисправности, а кратковременный обрыв или плохой контакт легко пропустить.
После ремонта ситуация повторяется: для нормального выходного контроля нужно последовательно включить все световые цепи и обойти полуприцеп. Возможность управлять каналами с телефона рядом с проверяемым фонарём позволяет выполнить эту работу одному специалисту и сразу наблюдать, как цепь реагирует на движение разъёма, кабеля или жгута.
Почему неисправный прицеп нежелательно проверять тягачом
Подключая полуприцеп с неизвестной неисправностью, мастер фактически использует электросистему тягача как источник испытательного питания. Короткое замыкание, вода в разъёме, повреждённая изоляция или ошибочное соединение могут вызвать срабатывание защиты, перегорание предохранителя, нагрев контактов и появление ошибок в электрооборудовании автомобиля.
Штатные системы тягача имеют собственные защиты, поэтому неисправность прицепа не обязательно приведёт к повреждению автомобиля. Но заранее неизвестно, насколько корректно выполнена проводка, какие вмешательства были сделаны раньше и в каком состоянии находятся выходные цепи конкретного тягача. Отдельный тестер позволяет искать неисправность без участия автомобиля и отключает канал при обнаружении короткого замыкания.
Тягач нужен для работы, а не для поиска короткого замыкания. После ремонта полуприцеп можно проверить отдельно и подключать к автомобилю уже с подтверждённо исправными световыми цепями.
Если нет питания на модуляторе TEBS
При отсутствии питания TEBS диагностическая программа может не установить связь с модулятором, хотя сам диагностический интерфейс исправен. До поиска электронных ошибок нужно подтвердить питание и массу через ISO 7638, состояние перекидки TEBS и кабеля от розетки полуприцепа до модулятора.
В руководстве WABCO для TEBS E при отсутствии слышимой проверки после подключения ISO 7638 среди возможных причин указаны цепи питания, масса спирального кабеля и питающий кабель модулятора. Это хороший пример того, почему диагностику связи начинают с электропитания.
Тормозная система требует квалифицированной проверки. Эта статья помогает выстроить поиск электрической неисправности, но не заменяет руководство производителя и требования безопасности к ремонту ABS/EBS/TEBS.
Источник по последовательности проверки питания: руководство WABCO Trailer EBS E.
Как Trailer Tester ускоряет поиск

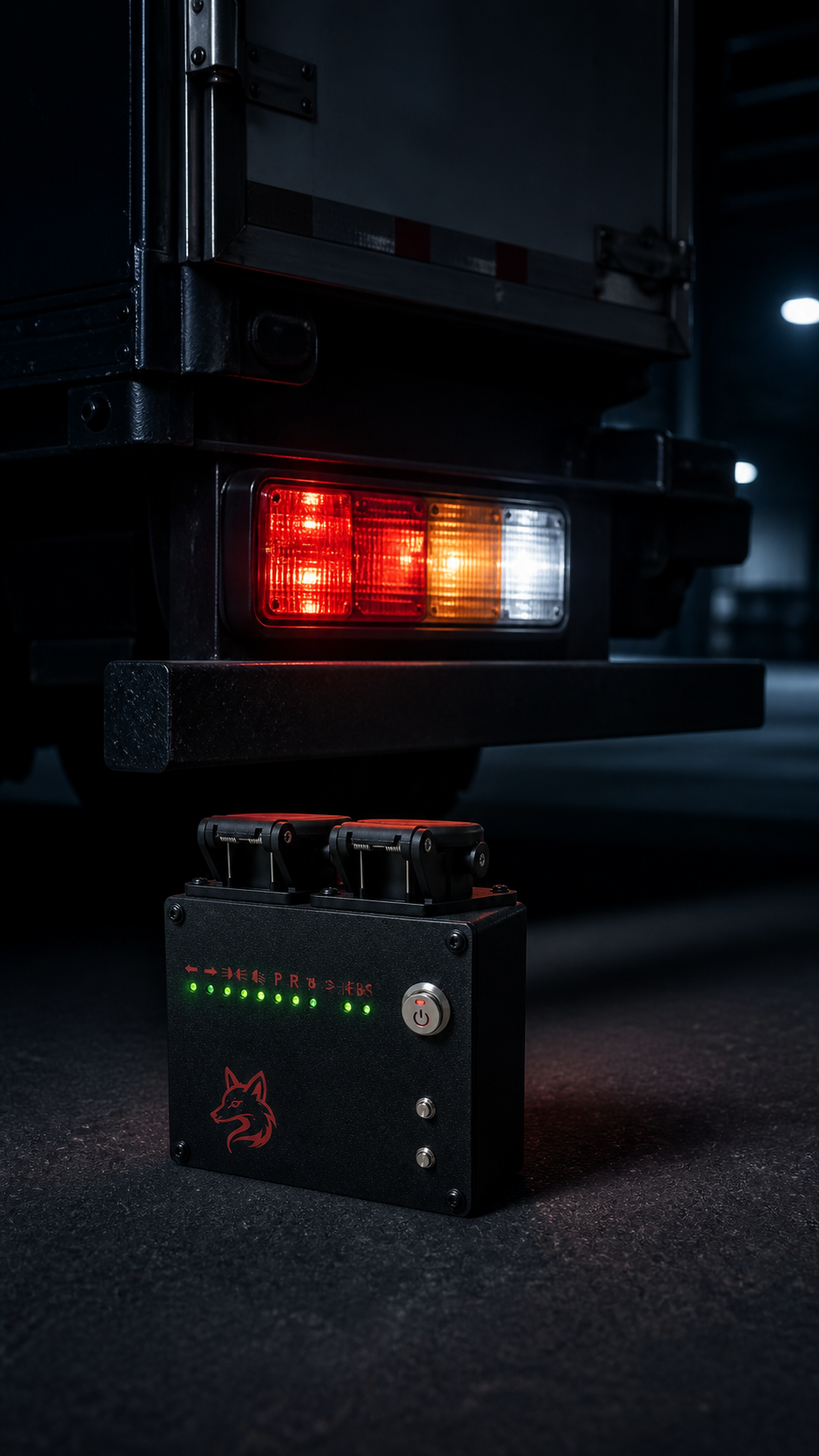

Trailer Tester подключается к штатным разъёмам полуприцепа и заменяет тягач как источник питания на время проверки. Мастер может находиться рядом с разъёмом, жгутом или фонарём, включать нужную цепь локальными кнопками либо с телефона и сразу видеть её состояние.
Прибор измеряет ток каждого включённого канала, различает нормальную нагрузку, отсутствие нагрузки и короткое замыкание. При коротком замыкании канал отключается электронной защитой. Это не указывает сантиметр повреждённого провода, но быстро показывает, в какой цепи искать неисправность и как она меняется во время ремонта.

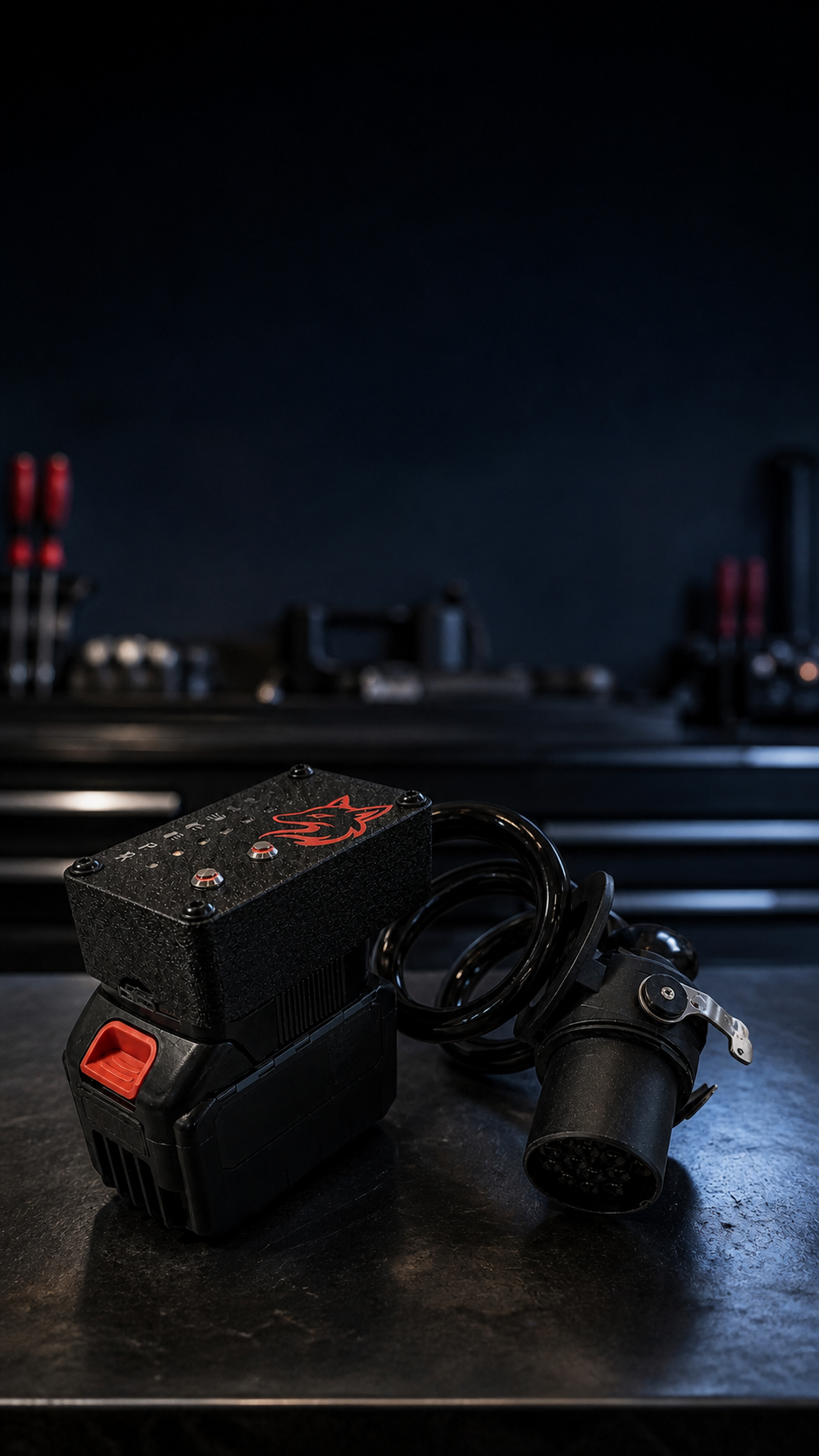

Trailer Tester Lite
Предназначен для проверки и ремонта основных световых цепей полуприцепа. Подходит, когда задача — повороты, габариты, стоп-сигналы, задний ход, противотуманный свет и маркерные фонари.
Trailer Tester PRO
Дополнительно подаёт питание на TEBS через ISO 7638, контролирует линию лампы ABS и позволяет подключить штатное диагностическое оборудование к запитанному модулятору. Сам прибор не читает ошибки TEBS и не заменяет фирменную диагностическую программу.
Перед покупкой нового разъёма
Если корпус разрушен, контакты выгорели или коррозия ушла глубоко под изоляцию, разъём действительно нужно заменить. Но проверка до ремонта помогает не покупать исправную деталь вслепую, а проверка после ремонта — не оставить обрыв, плохую массу или короткое замыкание дальше по жгуту.
Для мастерской это означает меньше повторных операций и возможность ремонтировать полуприцеп отдельно от автомобиля, пока тягач остаётся свободен для работы.
Контроль после ремонта
Отметьте выполненные проверки. Список сохраняется в этом браузере, пока его не сбросят вручную.
