Распиновка разъёма
15 pin ISO 12098: контакты и проверка разъёма полуприцепа
Через основной 15-контактный разъём 24 В работают повороты, стоп-сигналы, габариты, задний ход и другие цепи полуприцепа. Ниже приведено назначение контактов и порядок проверки, который помогает не менять исправную вилку вслепую.
Для чего нужен ISO 12098
ISO 12098 описывает 15-контактное соединение между тягачом и прицепом с номинальным напряжением 24 В. Оно предназначено для оборудования, не относящегося к тормозной системе и ходовой части. Стандарт объединил в одном соединении функции более старых разъёмов 24N и 24S, а также предусматривает вспомогательные цепи и две линии передачи данных.
Не путайте разъёмы. Питание и связь ABS/EBS/TEBS обычно идут через отдельный ISO 7638. Наличие 15-pin ещё не подтверждает питание тормозного модулятора.

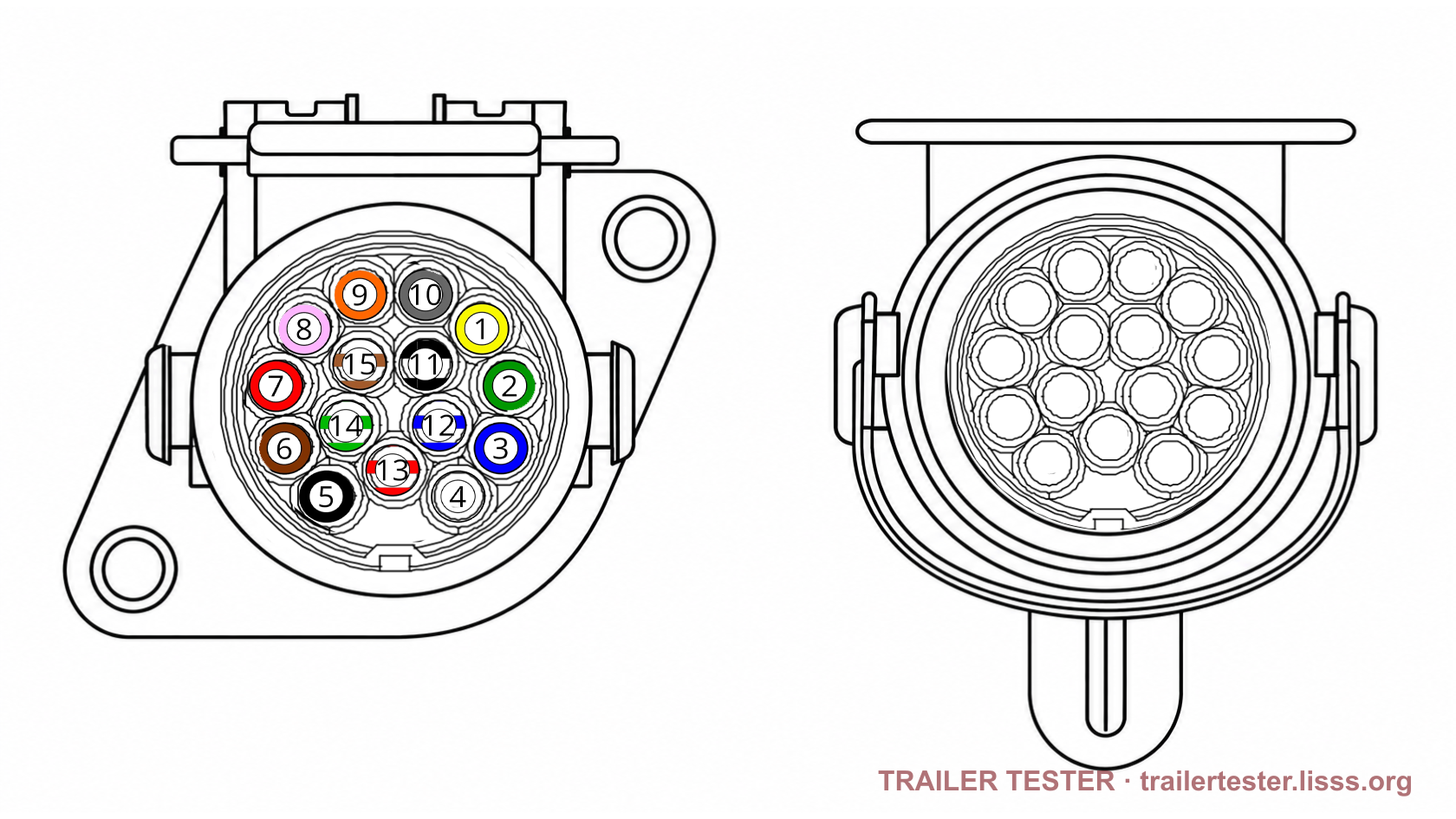

Распиновка 15 pin ISO 12098
Схемы показаны со стороны соединения, ориентир сверху. Розетка и вилка зеркальны. Перед измерением найдите отлитые номера на корпусе конкретного соединителя.
| Пин | Назначение и провод |
|---|---|
| 1 | Левый указатель поворотаЖёлтый · 1,5 мм² |
| 2 | Правый указатель поворотаЗелёный · 1,5 мм² |
| 3 | Задний противотуманный фонарьСиний · 1,5 мм² |
| 4 | Общий минус световых и силовых цепейБелый · 2,5 мм² |
| 5 | Левые задние, габаритные и маркерные фонари, подсветка номераЧёрный · 1,5 мм² |
| 6 | Правые задние, габаритные и маркерные фонари, подсветка номераКоричневый · 1,5 мм² |
| 7 | Стоп-сигналыКрасный · 1,5 мм² |
| 8 | Фонари заднего ходаРозовый · 1,5 мм² |
| 9 | Постоянное питаниеОранжевый · 2,5 мм² |
| 10 | Разблокировка инерционного тормоза и блокировка управляемой осиСерый · 1,5 мм² |
| 11 | Система помощи при троганииБело-чёрный · 1,5 мм² |
| 12 | Управление подъёмной осьюБело-синий · 1,5 мм² |
| 13 | Общий минус для линий данныхБело-красный · 2,5 мм² |
| 14 | CAN-H для оборудования вне тормозной системыБело-зелёный · 1,5 мм² |
| 15 | CAN-L для оборудования вне тормозной системыБело-коричневый · 1,5 мм² |
Источник назначения контактов: Erich Jaeger, ISO 12098 contact allocation. Актуальная редакция стандарта: ISO 12098:2020.
Вилка и розетка выглядят зеркально. Монтажная сторона соединителя тоже меняет направление взгляда. Не переносите расположение контактов с картинки вслепую: ориентируйтесь по цифрам на изоляторе и документации производителя разъёма.
Как связать контакт с неисправностью
| Симптом | С чего начать |
|---|---|
| Не горит один поворот | Контакт 1 или 2, затем соответствующая линия после распределения. |
| Нет стоп-сигналов | Контакт 7, общий минус на контакте 4 и цепь до задних фонарей. |
| Нет заднего хода | Контакт 8, перекидка, соединения жгута и сами фонари. |
| Пропала одна сторона габаритов | Контакт 5 или 6. Если отказали обе стороны, дополнительно проверить контакт 4. |
| Фонари включаются вполнакала или влияют друг на друга | Общий минус, местные точки массы и переходное сопротивление соединений. |
Порядок проверки 15-контактного разъёма
- Осмотрите корпус и фиксацию. Повреждённая крышка, люфт, влага, зелёный налёт и следы нагрева уже задают направление поиска.
- Найдите номера контактов. Не определяйте их положение только по цвету старой проводки: жгут мог ремонтироваться.
- Проверьте общий минус. Его неисправность способна влиять сразу на несколько функций.
- Включайте по одной цепи. Сопоставляйте функцию с таблицей и наблюдайте напряжение и ток.
- Проверяйте под нагрузкой. Напряжение без подключённого потребителя может сохраняться даже на сильно окислённом контакте.
- Разделяйте участки. Сравните результат до перекидки, после входного разъёма, на распределении и у фонаря.

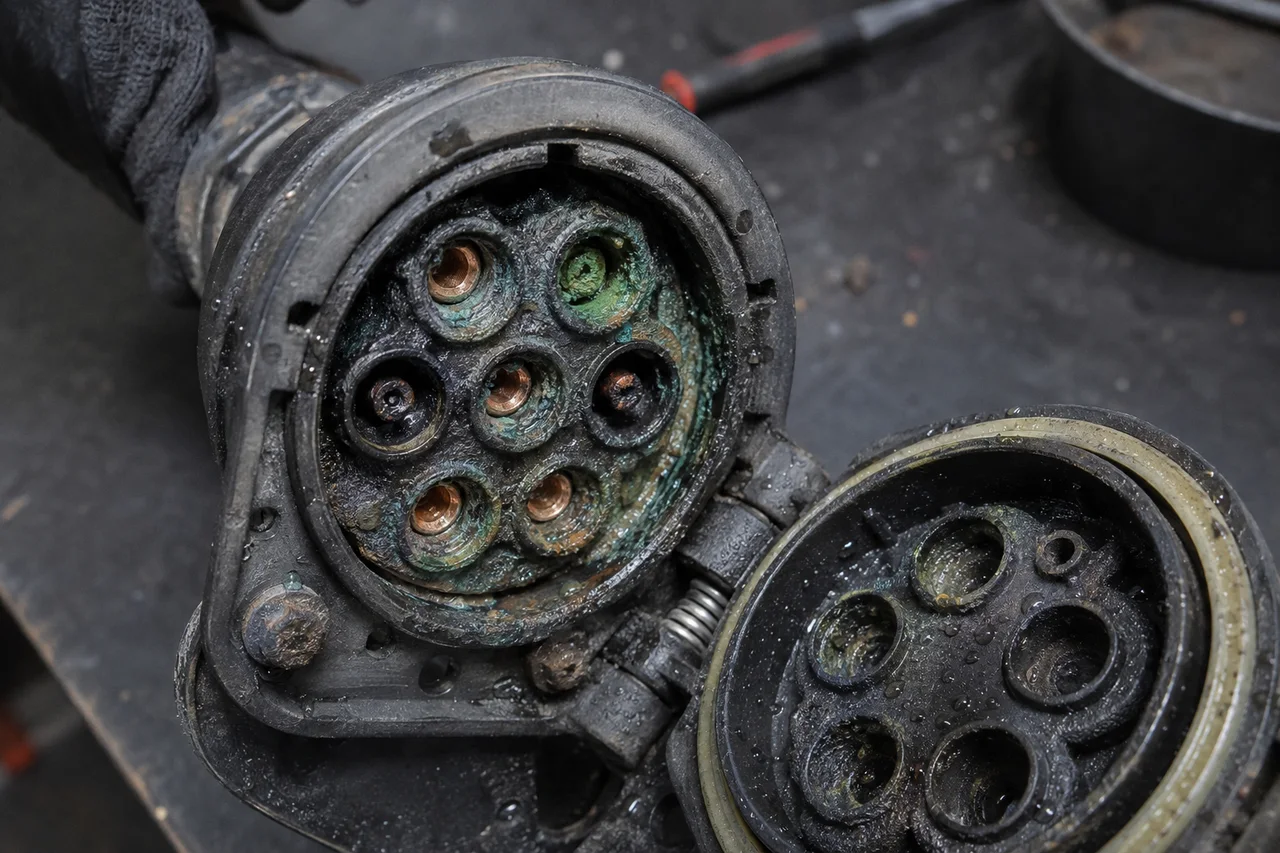

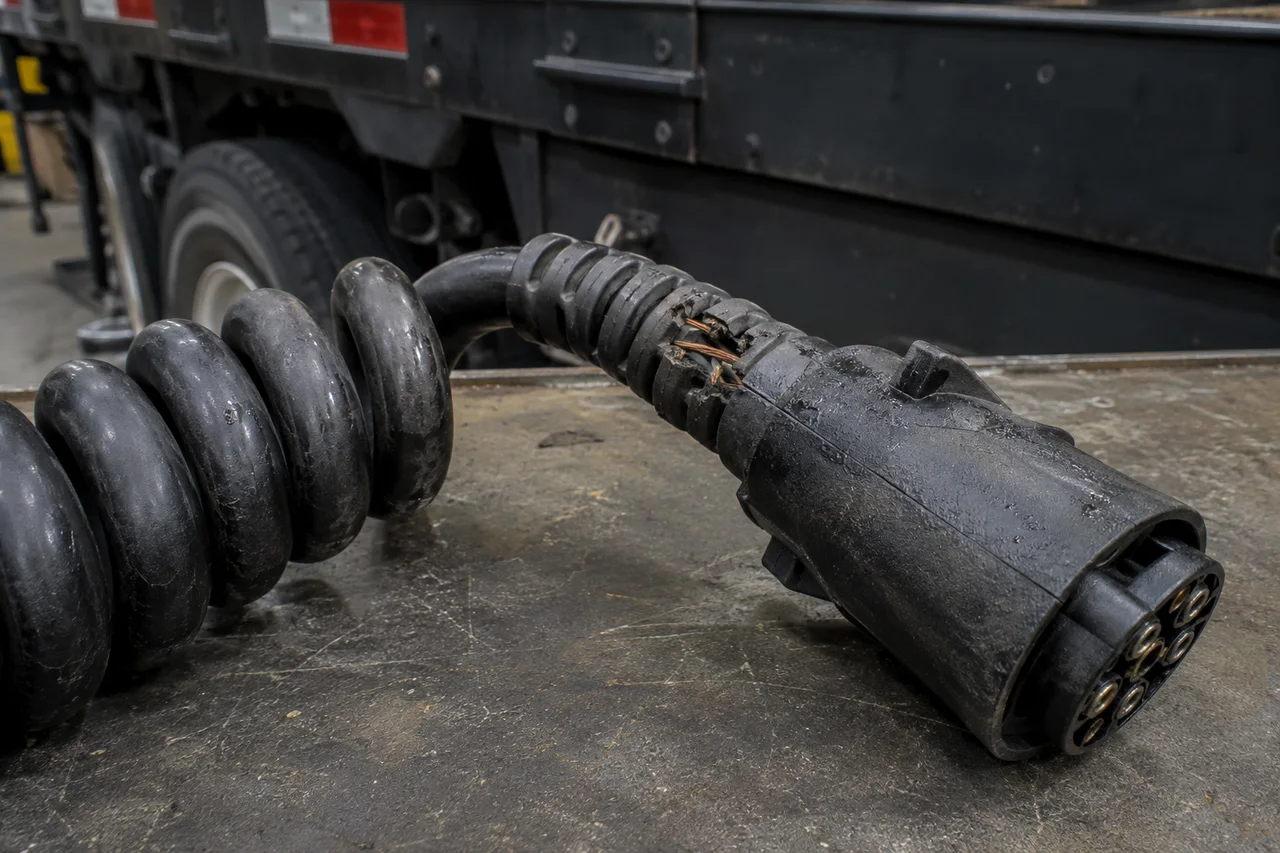

Что обычно повреждается
Изображения неисправностей являются наглядными иллюстрациями, а не фотографиями одного ремонта.

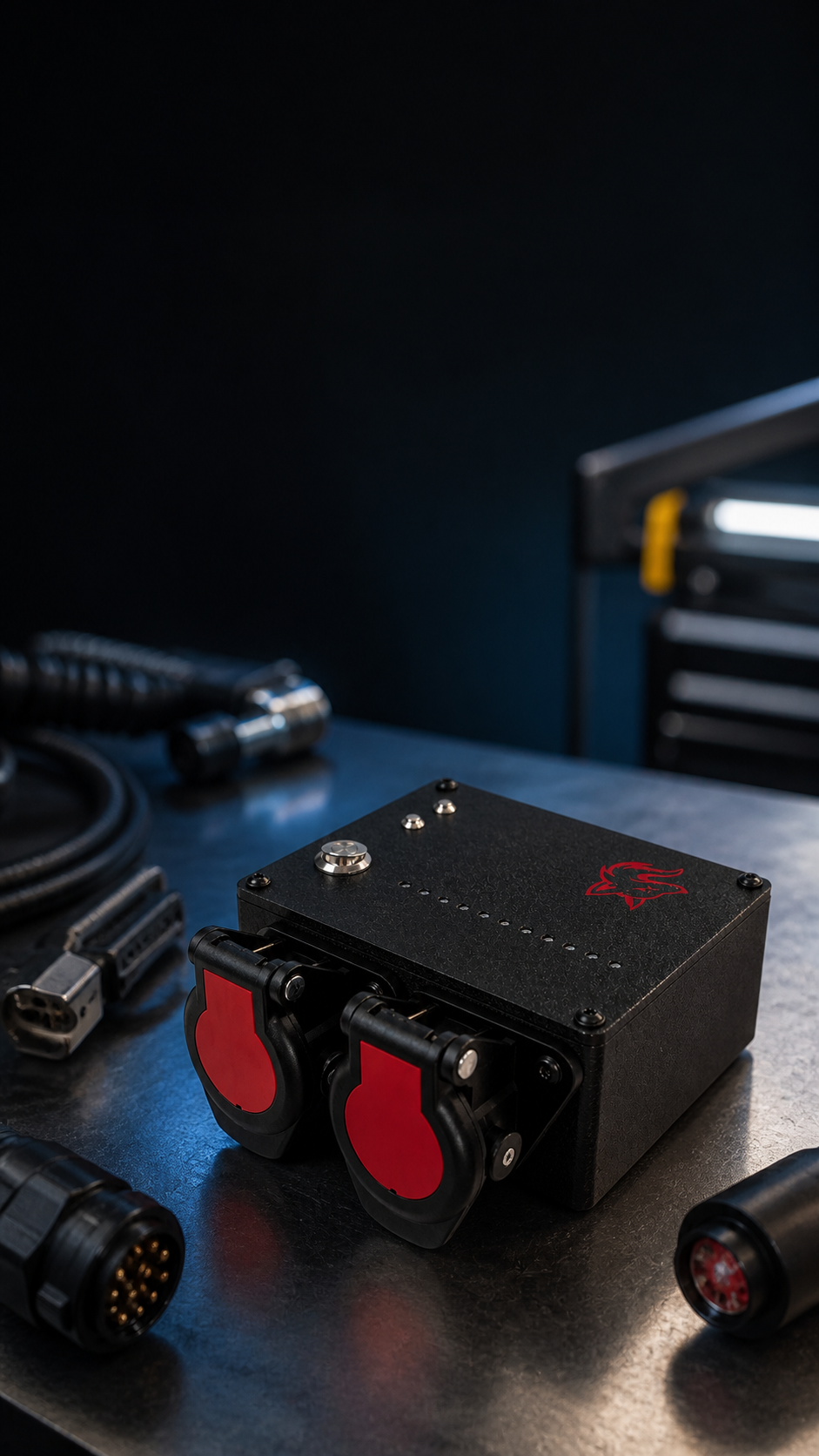

Проверка без тягача
Trailer Tester подключается к штатному разъёму полуприцепа и позволяет включать световые цепи по отдельности. Мастер остаётся возле ремонтируемого участка, наблюдает ток канала и сразу видит реакцию на движение вилки, перекидки или жгута. При коротком замыкании электронная защита отключает проблемный канал.
