Распиновка разъёма
7 pin ISO 7638: питание ABS/EBS полуприцепа
Семиконтактный разъём ISO 7638 питает электронику и электромагнитные клапаны тормозной системы, передаёт предупреждающий сигнал и данные CAN. Если диагностическая программа не видит TEBS, проверку начинают именно здесь.
Чем ISO 7638 отличается от обычного 7 pin
ISO 7638-1 относится к 24-вольтовому соединению тормозной системы и ходовой части грузового прицепа. Это не старый семиконтактный разъём освещения 24N или 24S. Корпус и ключи соединителя рассчитаны на своё назначение, а контакты имеют отдельные цепи питания электроники и электромагнитных клапанов.
Существуют пяти- и семиконтактные варианты. Контакты 1-5 обеспечивают питание и предупреждающую линию ABS, а в семиконтактном исполнении контакты 6 и 7 используются для CAN по ISO 11992.
Распиновка 7 pin ISO 7638-1, 24 В

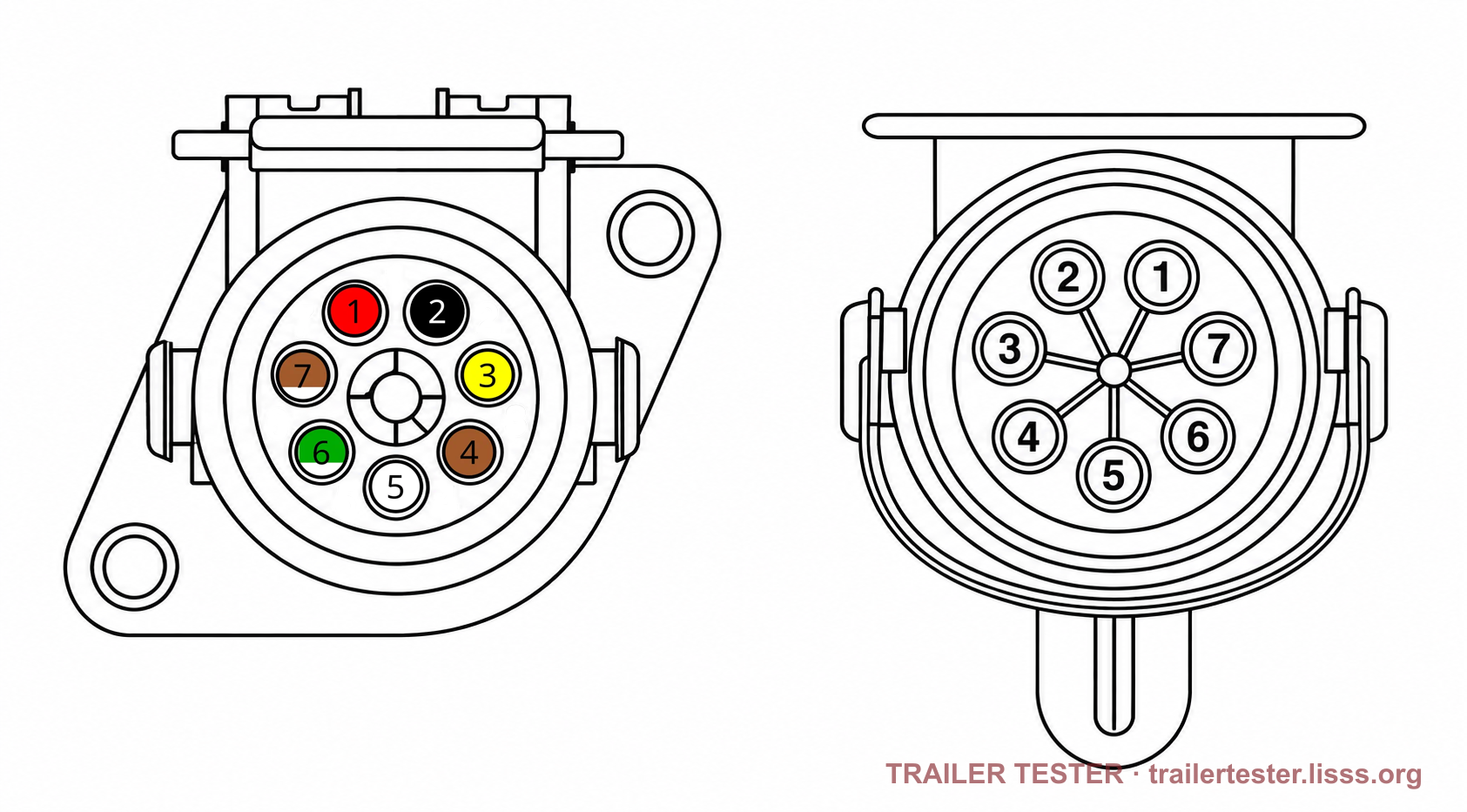

Обе схемы показаны со стороны соединения. Вилка зеркальна относительно розетки, поэтому главным ориентиром остаются номера на корпусе.
| Пин | Назначение и провод |
|---|---|
| 1 | Плюс питания электромагнитных клапанов, клемма 30Красный · 4 мм² |
| 2 | Плюс питания электроники, клемма 15Чёрный · 1,5 мм² |
| 3 | Минус электроники, клемма 31Жёлтый · 1,5 мм² |
| 4 | Минус электромагнитных клапанов, клемма 31Коричневый · 4 мм² |
| 5 | Линия предупреждающего устройстваБелый · 1,5 мм² |
| 6 | CAN-H по ISO 11992Бело-зелёный · 1,5 мм² |
| 7 | CAN-L по ISO 11992Бело-коричневый · 1,5 мм² |
Источник назначения контактов: Erich Jaeger, ISO 7638-1 contact allocation.
Проверяйте нумерацию на корпусе. Контактные стороны вилки и розетки зеркальны. Монтажная сторона того же соединителя также выглядит иначе. Ошибка ориентации на силовых контактах тормозной системы недопустима.
Какие контакты проверять при отсутствии питания
Для первичной проверки разделите цепи на две пары. Контакты 2 и 3 относятся к электронике модулятора. Контакты 1 и 4 обеспечивают силовое питание электромагнитных клапанов. Наличие напряжения на одной паре не подтверждает исправность другой.
- Проверьте контакты 2 и 3. Без питания электроники диагностическая связь с блоком не появится.
- Проверьте контакты 1 и 4. Это отдельная силовая пара для исполнительной части.
- Оцените результат под нагрузкой. Окисление или частичный надлом жилы может давать напряжение на мультиметре и сильную просадку при включении.
- Проверьте перекидку и кабель до модулятора. Исправная розетка ещё не означает, что питание дошло до блока.
- Только затем переходите к CAN. Отсутствие связи не следует сразу считать неисправностью линий 6 и 7.
Что означает внешний симптом
| Что наблюдается | Направление проверки |
|---|---|
| Модулятор не просыпается, программа не устанавливает связь | Сначала питание электроники 2/3, затем кабель к модулятору. CAN проверять после подтверждения питания. |
| Питание присутствует без нагрузки, но блок отключается | Падение напряжения на контактах, перекидке или питающем кабеле, состояние обеих масс. |
| Связь появляется при движении кабеля | Жилы у ввода штекера, фиксация контактов, окисление и механическое повреждение перекидки. |
| ABS работает, но нет обмена данными EBS | После силовых цепей проверить контакты 6/7 и целостность пары CAN по документации системы. |
Безопасность проверки
TEBS управляет тормозными функциями, поэтому измерения питания не заменяют диагностику системы, проверку пневматики и процедуры производителя. Не подавайте произвольное питание на неизвестные контакты и не используйте распиновку как инструкцию по вмешательству в параметры модулятора.
Логика простая: сначала подтвердить питание и массу, затем связь и сохранённые ошибки. Так неисправность кабеля не маскируется под неисправность электронного блока.
Что проверяет Trailer Tester PRO
Версия PRO подаёт питание на TEBS через штатное соединение ISO 7638 и позволяет подключить к запитанному модулятору штатное диагностическое оборудование. Trailer Tester контролирует электрические цепи, но не читает ошибки и не заменяет программное обеспечение производителя тормозной системы.
